直埋式波紋補償器PZM
直埋式波紋補償器-直埋補償器
直埋式波紋補償器PZM介紹
直埋式波紋補償器，可以簡稱為直埋補償器，主要用于直埋管線的軸向補償，具有抗彎能力，所以可不考慮管道下沉的影響。直埋式波紋補償器外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。

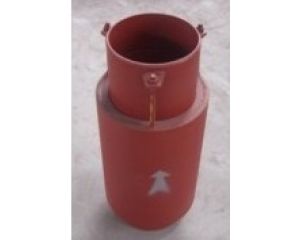

直埋式波紋補償器主要部件組成：接管、外管（套管）、波紋管這三個部件是必有部件。法蘭與拉桿，這兩個部件，不是每個直埋補償器都有，有些直埋補償器沒有拉桿設置；有些直埋補償器沒有法蘭，是因?yàn)椴捎昧私庸芎附犹幚砼c管道連接。通常采用接管連接方式的多一些。
直埋式波紋補償器參數
公稱壓力：0.6MPa-1.0MPa-1.6MPa-2.5MPa；
規格口徑：DN32到DN1600；
產品軸向補償量： 30mm-500mm；
產品長度：351mm至1071mm，口徑、補償量不同長度不同。
材質：波紋管材質為不銹鋼；外套筒碳鋼或不銹鋼；內套筒碳鋼或不銹鋼；法蘭材質碳鋼或不銹鋼。

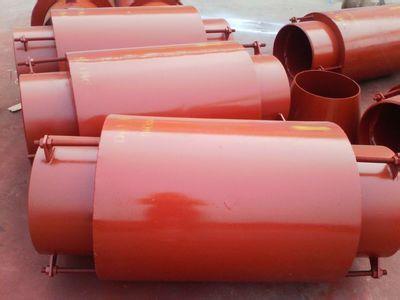

連接方式：焊接接管、法蘭。
介質：水、油、蒸汽等各種液體。
外觀顏色：外觀顏色可以定制。
直埋式波紋補償器用途： 直埋式波紋補償器主要用于直埋管線的軸向補償，具有抗彎能力，所以可不考慮管道下沉的影響，產品具有補償量大，壽命長的特點。

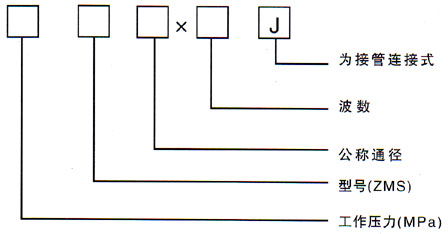

| 一、型號示例： | |
 | |
舉例：1.6ZMS200×6J 直埋式波紋補償器分類直埋式波紋補償器分為直埋外壓式波紋補償器和直埋內壓式波紋補償器。直埋外壓式波紋補償器具備外壓式補償器及自由補償直埋式補償器的雙重優點，在熱網管道施工中得以廣泛的應用。 | |
二、直埋式波紋補償器使用說明 | |
直埋式波紋補償器主要適用于軸向補償，同時具有抗彎能力，所以不考慮管道下沉的影響。直埋式波紋補償外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。 直埋式波紋補償器安裝1.保溫管埋于地下時，四周需用粒度小于20毫米的砂子填充，然后再覆蓋原土，填充砂子的厚度不小于200毫米。 2.保溫管頂?shù)穆裆钜话悴怀^1.2米，但也盡量不要小于0.7米，，保溫管可直接埋在各種管道下面。 3.在做保溫處理時，要注意補償器波紋與接管連接的地方，如果是活動端的，不能做保溫處理，其余均保溫，因管道膨脹時A處不保溫并不會造成顯著的熱損失。也是由于護圈的作用，直埋補償器可以直埋處于車行道下面。 4.直埋式補償器安裝不必冷緊，也不必按全線鋼管接好后再割下和膨脹節等長管道之后再焊接的方法。使用直埋型膨脹節，不必設導向支架。 5.安裝時要注意導流套筒的方向與流動方向的一致。 6.直埋式波紋補償器內介質應進行除游離氧和除氯離子處理，氯離子含量不得超過25PPm。 7.直埋式波紋補償器允許不超過1.5倍公稱壓力的系統水壓試驗。 8.直埋式波紋補償器安裝完畢進行系統水壓試驗前，要將管道兩端固定，防止內壓推力拉伸補償器。 生產直埋式波紋補償器，直埋補償器_泊頭普惠機電設備廠免費提供安裝方案。用心服務客戶，服務電話03178294124。
| |
