      2. 軸向型外壓式波紋補償器
      3.  > 業務模塊 > 金屬波紋補償器及軟管 >
        4.







































        普惠牌軸向型外壓式波紋補償器








                                    軸向型外壓式波紋補償器-（補償器也稱：膨脹節，波紋管）




                                    用途：




                                    軸向外壓式補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。









                                    型號：




                                    本廠生產DN32-DN1600，壓力級別：0.1Mpa-2.5Mpa









                                    產品軸向補償量：




                                    18mm-400mm
















                        一、型號示例

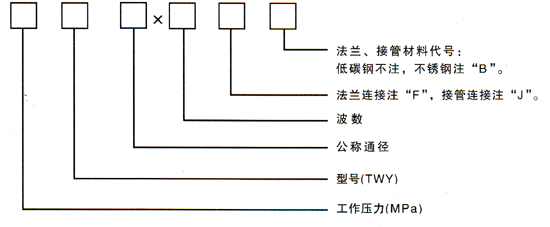

        軸向型外壓式波紋補償器型號






                        舉例：0.6TWY500×8JB

                        表示：公稱通徑為500mm，工作壓力為0.6MPa(6kg/cm2)波數為8個，不銹鋼管連接的軸向型外壓式波紋補償器。

                        注：疏水口的設置按用戶要求。









                        二、軸向外壓式補償器使用說明：









                        　　軸向型外壓式波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。









                        三、軸向型外壓式波紋補償器對支座作用力的計算：（不考慮溫度對補償量及剛度的修正）









                        　　例：一碳鋼管路，公稱通徑500mm，工作壓力0.6MPa；介質溫度350°C ，環境溫度-10°C，安裝溫度為20°C，管線長如圖，疲勞破壞次數要求3000次。要安裝一外壓補償器，試計算補償器對支座的作用力。

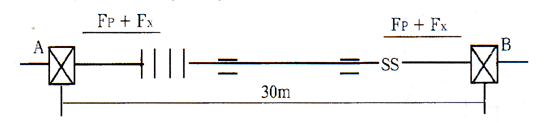

                        外壓補償器一般安裝位置如下（圖示）：






        軸向型外壓式波紋補償器熱變形計算






                        解：（1）熱變形計算：△L=a·t·L=0.0133×360×30=143.6mm

                        （2）根據使用條件和熱變形計算數據，查樣本可選用0.6TWY500×8F，N=3000次，

                        X0=192mm Kx=272N/mm。(不做預變形)　

                        （3）A、B管架受軸向力：

                        內壓推力：Fp=100·P·A=100×0.6×3167=190020N

                        軸向彈力：Fx=Kx·X272×143.6=39059.2N

                        Fz=Fp+Fx=190020+39059.2=229079N






         普惠生產波紋補償器免費提供安裝方案.用心服務客戶.服務電話:0317-8294124。

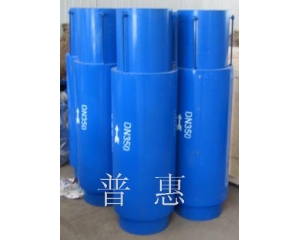

        接管外壓式波紋補償器
