        大拉桿橫向波紋補償器-膨脹節-波紋管








                                    大拉桿橫向波紋補償器




                                    用途：




                                    大拉桿橫向型波紋補償器可以補償彎曲管道的橫向位移和角位移









                                    型號：




                                    本廠生產DN100-DN5000，壓力級別0.1Mpa-2.5Mpa









                                    連接方式：1、法蘭連接 2、接管連接











        產品橫向補償量：根據用戶要求

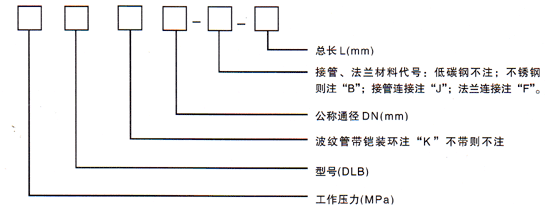

                        一、型號示例：












                        舉例：0.6DLB500-FB-1500

                        表示：公稱通徑為500mm，工作壓力為0.6MPa，長度為1500mm，不銹鋼法蘭連接的大拉桿橫向波紋補償器。









                        二、大拉桿橫向波紋補償器使用說明：




                        大拉桿橫向型波紋補償器可以補償彎曲管段的橫向位移和角位移。









                        三、大拉桿橫向波紋補償器對支座作用力的計算：




                        　　　橫向彈力： Fy=Ky·Y 　　　　　彎矩：M=Fy·L

                        式 中： Ky-橫向剛度 N/mm 　　Y-橫向實際位移（變形量）mm

                        L-管架到補償器中點的距離　　 m。









                        四、大拉桿橫向波紋補償器應用舉例（不考慮溫度對補償量及剛度的修正）




                        　　某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度350℃，環境溫度-10℃，補償器安裝溫度20℃，根據管道布局（如圖）需安裝一大拉桿橫向型補償器，用于補償AB管段160mm的橫向位移，補償器疲勞破壞次數按15000次考慮，試計算支座AC的受力。












                        解：（1）根據AB管段的橫向位移

                        Y=160mm，查樣本可選用0.6DLB500-FB-2000，橫向補償量Y0=193mm，橫向剛度Ky=22N/mm




                        　　（2）A、C支座受力計算

                        計算時考慮“冷緊”且冷緊量可取實際補償量的一半即1/2Y。




                        　　FA=Ky·160/2=22×80=1760(N)　　 MA=FA×2=1760×2=3520（N·m）

                        FB=Ky·160/2=22×80=1760(N)　　 MB=FB ×2=1760×2=3520（N·m）

                        即：A，C支座分別承受1760牛頓的推力和3520牛頓·米的力距。






         普惠生產波紋補償器免費提供安裝方案.用心服務客戶.服務電話:0317-8294124。
