      2. 軸向型復式波紋補償器
      3.  > 業務模塊 > 金屬波紋補償器及軟管 >
        4.







































        軸向型復式波紋補償器-膨脹節-波紋管








                                    軸向型復式波紋補償器-（補償器也稱：膨脹節，波紋管




                                    用途：




                                    本產品用于軸向補償、補償量大、比較經濟是其特點









                                    型號：




                                    本廠生產DN32-DN1000，壓力級別：0.1Mpa-2.5Mpa









                                    軸向型復式波紋補償器連接方式：




                                    1、法蘭連接 2、接管連接









                                    產品軸向補償量：




                                    30mm-450mm

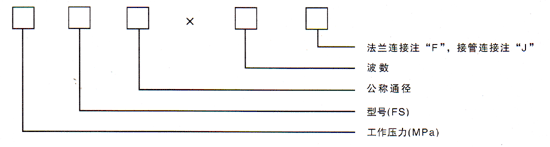

                        一、型號示例：












                        舉例：0.6FS100×20F

                        表示：工作壓力為0.6MPa，通徑DN=100mm，波數為20，法蘭連接的復式波紋補償器。









                        二、軸向型復式波紋補償器使用說明：




                        復式波紋補償器，可以滿足管道的軸向補償，補償量大，比較經濟是其特點。法蘭連接按機標JB81-59供貨，也可以根據用戶要求按國標、化標或其它標準供貨。









                        三、對固定支座的作用力：




                        　　壓力推力：Fp=100·P·A 　　　　（N）

                        軸向彈力：Fx=Kx·X 　　　　　　(N)

                        式中：P： 工作壓力或試驗壓力 　　MPa

                        A： 面積（查樣本） 　　　　　　cm2

                        Kx： 補償器軸向剛度 　　　　　　　N/mm

                        X： 補償器使用的軸向補償量　　　　mm









                        四、軸向型復式波紋補償器應用舉例：




                        某碳鋼管道，公稱通徑DN=500mm，工作壓力P=0.4MPa，介質溫度Tmax=250℃，溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。

                        1、選型，管段所需補償量為：

                        X=a·L·△T

                        =0.0133×85(250-0)

                        =283mm






        軸向型復式波紋補償器公式






                        式中：a為線膨脹系數，取0.0133mm/m·℃(查樣本選0.6FS500×J)









                        2、支座壓力：

                        查樣本0.6FS500×12J補償器 A=2445cm2 Kx=141N/mm

                        壓力推力：Fp=100·P·A=100×0.6×2445=146700N

                        軸向彈力：Fx=Kx·X=141×283=39903N

                        支座受力：F=Fp+Fx=146700+39903=186603N






         普惠生產波紋補償器免費提供安裝方案.用心服務客戶.服務電話:0317-8294124


        軸向型復式波紋補償器
