鉸鏈波紋補償器
鉸鏈波紋補償器介紹
鉸鏈波紋補償器別名鉸鏈膨脹節、鉸鏈伸縮節，產品部件組成：波紋管、接管、支架、法蘭、導流筒組成。其中波紋管是一種彈性元件也是主要的部件；導流筒的設置是為了減少介質的自激現象，在很大程度上限制了徑向補償能力，導流筒可根據具體工況，可以設置也可以不設置；法蘭是鉸鏈波紋補償器與管道連接的方式組件，鉸鏈波紋補償器可以是法蘭連接與管道也可以直接借助接管焊接到管道上。
鉸鏈型波紋補償器PJL批發
鉸鏈型波紋補償器PJL批發_泊頭普惠機電設備廠。能提供各種規格的鉸鏈型波紋補償器PJL，材質可以是碳鋼、不銹鋼；鉸鏈型波紋補償器PJL批發的可以是法蘭連接與可是接管連接，相對成本來說接管成本會比法蘭式同樣的補償條件下，接管的成本還要低些。鉸鏈型波紋補償器PJL批發，但是這個產品沒有現貨供應，都是根據用戶需求定制產品，各工況不同，要求的補償各不相同，所以需要定制。但是定制的工期時間都很短3天左右生產完成。面向批發鉸鏈型波紋補償器PJL。
鉸鏈波紋補償器主要參數
公稱壓力：0.6MPa-1.0MPa-1.6MPa；
規格口徑：DN65到DN1800；
產品總長：440mm-1720mm；
補償量：角位移量和剛度量。
鉸鏈波紋補償器用途
鉸鏈波紋補償器適用于角位移的補償。
鉸鏈波紋補償器型號：
本廠生產DN65-DN5000，壓力級別0.1Mpa-2.5Mpa。鉸鏈波紋補償器的字母代號是PJL。
通常鉸鏈波紋補償器這樣標寫型號：（舉例說明）0.6PJL100*8F，0.6表示壓力，PJL表示產品為鉸鏈波紋補償器，100表示口徑，8表示波數，F(xiàn)表示以法蘭為連接方式，如果是接管焊接連接方式這個字母會用“J”來表示。
鉸鏈波紋補償器連接方式：1、法蘭連接 2、接管連接。
產品角向補償量：±4度－±9度。
|
|
| 二、鉸鏈波紋補償器應用舉例： |
|
某熱管安裝溫度：20℃，通徑500，工作壓力0.6MPa(6kgf/cm2)，溫度-10℃，碳鋼管線膨脹系數a=13.2×10ˉ6/℃。
|

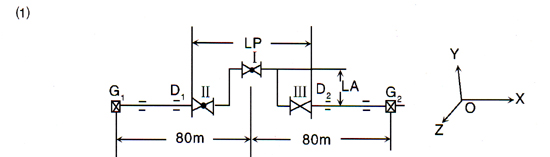

| 就如下管路安裝形式設計計算： |
 |
| 1、鉸鏈波紋補償器確定位移量： △X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm 2、選用補償器： 補償器Ⅰ選用：0.6JY500×6J，θ0=±8°(額定位移2×8°) LⅠ=1.1m,KθⅠ=197N·m 補償器Ⅱ、Ⅲ選用：0.6JY500×4，θ0=±5° LⅡ=LⅢ=0.9m，KθⅡ=KθⅢ=295N·m/度 |
 |
| 即LA（大于等于）≥997.69mm……（1） 一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……（2） （Lp為補償段安裝長度） 根據（1）式，取余量，將LA值向上圓整： LA=1200 （在安裝跨距要求允許條件下，LA適當大一點好） |
 |

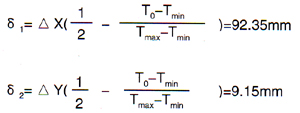

| 3、鉸鏈波紋補償器考慮冷緊問題： 為了管路受力狀總況，設計安裝時通常對補償器進行冷緊。冷緊量按以下公式計算： |
 |

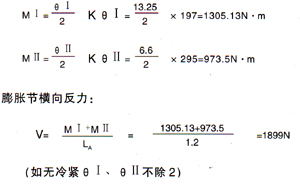

| 所以沿工作位移相反方向進行冷緊安裝（冷緊量δ=74.04mm） 4、鉸鏈波紋補償器計算支座承受載荷： 下面分析固定支座G1、G2和導向支架D1、D2的受力情況。 a、膨脹節變形力矩。 |
 |
| b、 G1點： D1點： Fy=Fz=0 Fx=Fy=Fz=0，Mx=My=0 Fx=-V=-1899N Mz=MⅡ=973.5N·m Mx=My=Mz=0 G2： Fx=V=1899N D2：Fx=Fy=Fz=0，Mx=My=0 Fy=Fz=0，Mx=My=Mz=0 Mz=-MⅡ=-973.5N·m 受力圖： |
 |
 |

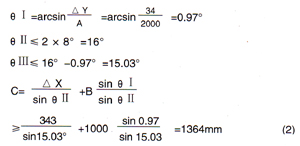

| 1、確定位移： |
 |
| 2、選用補償器： 補償器Ⅰ選用：0.6JY500×2，θ0=±2.5 LⅠ=0.8m，KθⅠ=590N·m/度 補償器Ⅱ、Ⅲ選用：0.6JY500×6，θ0=±8 LⅡ=LⅢ=1.1m，KθⅡ=197N·m/度 |
 |

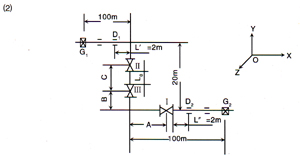

| 一般B值根據補償器Ⅲ的長度LⅡ和管路彎曲半徑大小取值，比如取為1m，A值安裝跨距要求允許下，按式（1）取大一點，如A=2m |
 |

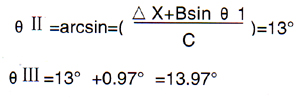

按（2）式向上調整C值（適當大一點好）：
|
 |
| 根據LⅠ、LⅡ、LⅢ，A、B、C值即可確定補償器的安裝位置。 |
| 3、考慮冷緊問題 |
 |
| 沿工作位移相反方向進行冷緊安裝。
4、計算支座承受載荷： |
 |

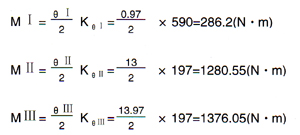

| 膨脹節橫向反力： |
 |

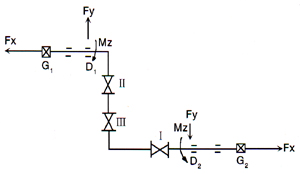

| b、G1點： Fx=-V1=-1660.37N Fy=Fz=0 Mx=My=Mz=0 D1點： Fx=Fz=0，Mx=My=0 Fy=V2=1661.31N M2=-MⅡ+V2×L′-V1（20-B-C） =-1280.55+1661.31×2-1660.37(20-1.0-1.6) =-26848.37(N·m) D2點： Fx=Fz=0，Mx=My=0 Fy=-V2=-1661.31(N) Mz=MⅠ-Fy(2+LⅠ/2）=286.2+1661.31（2+0.8/2）=4273.34(Nm) 受力圖： |
 |
|
管系摩擦反力等載荷用戶自己考慮。 |
普惠生產波紋補償器免費提供安裝方案，用心服務客戶，服務電話0317-8294124。
