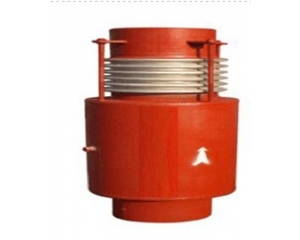

內外壓力平衡式波紋補償器

用途：

內外壓力平衡式波紋補償器，從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。

型號：

本廠生產DN100-DN1600，壓力級別0.25Mpa-2.5Mpa

內外壓力平衡式波紋補償器連接方式和產品補償量根據用戶要求。

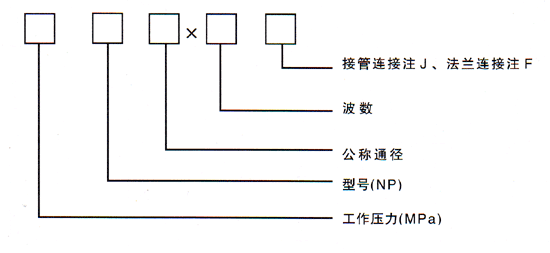

一、型號示例：

舉例：1.6NP200*8j
表示：工作壓力為1.6Mpa，通徑DN=200mm，波數為8，接管連接的內外壓平衡式波紋補償器。

二、內外壓力平衡式波紋補償器使用說明：
內外呀平衡式波紋補償器，能補償管道系統中的軸向位移，內壓推力自身平衡，本結構可用于高物位置管線中。

三、內外壓平衡式波紋補償器對支座作用力的計算：
軸向彈性力：Fx=Kx(fx)
式　　　中：Kx-軸向剛度N/mm
X-軸向?qū)嶋H變形量mm
f-計算系數，當預變形(包括△X=0時)f=1/2，當不進行預變形時，f=1。普惠生產波紋補償器免費提供安裝方案.用心服務客戶.服務電話:0317-8294124.
