固定比例式減壓閥概述

YB13X-10、YB43X-16型固定比例式減壓閥利用閥內浮動活塞兩端不同截面積造成的壓力差改變閥后壓力，目的在管路中有壓力的情況下，活塞兩端的面積差構成了閥前與閥后的壓力差。

該產品結構新穎、合理、簡單。減壓比例穩定。可減動壓且可減靜壓。開關平穩無噪聲。體積小、重量輕、使用壽命長、密封牢固不漏水、造價低、安裝簡便。

Y43X固定比例式減壓閥工作原理

 現生產標準壓比：2：1， 3：1 ，3：2 也可按用戶需要生產其它比值。固定比例閥式減壓閥，它是基于和出口的活塞壓力的閥室傳感區域的兩端，以實現和出口的，減壓力之間的差是成比例的關系；使用活塞的橫截面面積的內部端，以產生不同壓力改變閥來達到減壓，比例準確，順暢，壽命長的，目的實現閥前閥后之間的壓力差，固定比例閥式減壓閥閥體適于高溫度，水平，垂直安裝都可以。

普惠牌YBl3X-10、YB43X-16固定比例式減壓閥

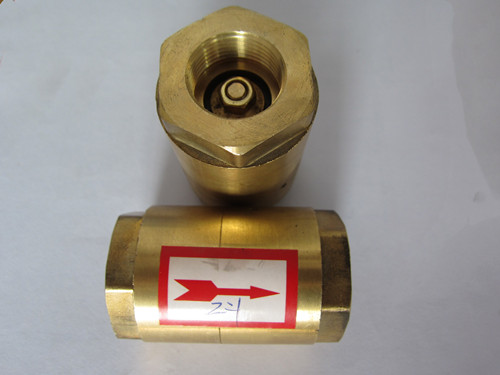

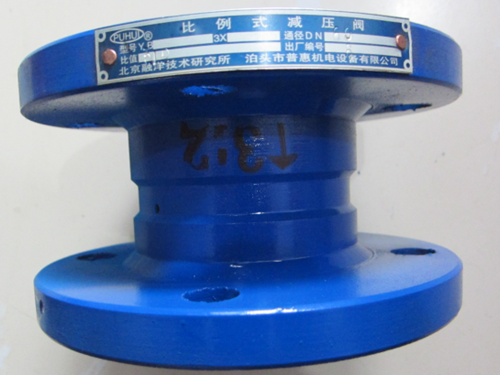

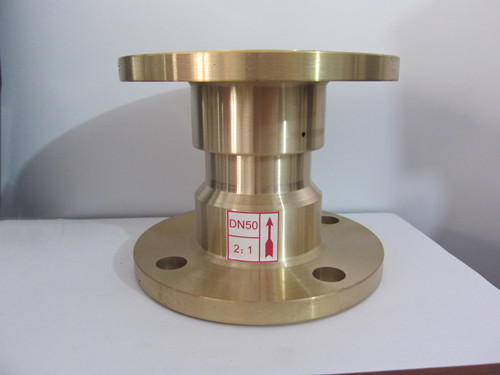

 上面圖片中左一為小口徑固定比例式減壓閥，材質整體黃銅，螺紋絲扣連接方式，主身上標有標識、口徑、壓力等級標識，口徑有DN15mm-DN50mm；右圖為法蘭式固定比例式減壓閥，外殼身為鑄鐵，內部件為黃銅法蘭連接與管道，口徑有DN40mm-DN150mm。同時法蘭式固定比例式減壓閥DN40mm-DN150mm也有全銅材質的。

Y43X固定比例式減壓閥訂貨時需要了解的資料有：

 1.型號，固定比例式減壓閥型號Y43X；
 2.常用比例2:1、3:1、3:2；其它固定減壓比例可以定做生產。
 3.口徑15mm至150mm。螺紋連接的口徑是15mm、20mm、25mm、32mm、40mm、50mm。法蘭連接的有40mm-150mm。
 4.主體材質：螺紋連接固定比例式減壓閥15mm-50mm，全部黃銅材質。法蘭連接的殼體為鑄鐵，內件為黃銅；同時法蘭連接的也有全銅材質。
 5.工作壓力范圍0.2MPa至1.6Mpa。
 6.介質為清水。

Y43X固定比例式減壓閥主要參數

 公稱壓力：1.0MPa-1.6MPa-2.5MPa；

 規格口徑：15到150mm；

 介質溫度：0到80度；

 適用介質：清水；

 連接形式：法蘭，絲扣；

 殼體材質：鑄鐵或黃銅。

 法蘭標準：GB/T17241.6 GB/T9113；（鑄件法蘭）

 試驗標準：GB/T13927，Ap1598。

 固定比例式減壓閥安裝使用維護說明：

 1.可水平安裝和垂直安裝；
 2.固定比例式減壓閥閥前需安裝過濾器；
 3.應加裝旁通管，旁通管不宜采用易漏水之閘閥或蝶閥，以免旁通管滲水而影響減壓效果；
 4.可采用雙閥并聯方式代替通管，注意要定期(如每隔3個月)輪換使用，以免備用減壓閥因長期閑置而失靈；
 5.固定比例式減壓閥閥體上標有水流方向，不許裝錯；
 6.通氣孔不許堵塞，且應便于觀察之角度，如埋地安裝，應對道氣孔采取適當這保護措施；
 7.螺紋減壓閥在管路上安裝至少應安裝一個金屬軟管或活接頭，以便拆卸；
 8.當發現壓力表顯示錯誤減壓比時，應檢查活塞與平墊之間是否卡有異物(如砂粒等)，發現透氣孔有過多的水滲漏時，要拆開閥體換活塞上的兩個密封圈。

 普惠生產供應商免費提供安裝方案。用心服務客戶！

 Y43X固定比例式減壓閥主要部件名稱

Y43X固定比例式減壓閥技術性能
