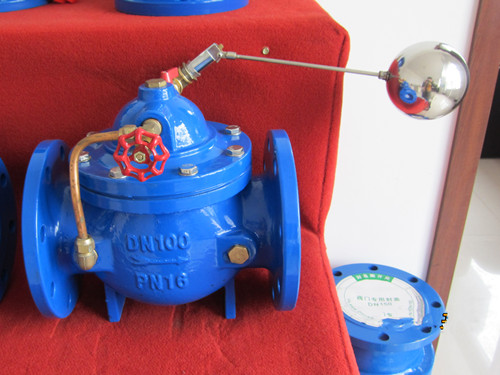

KYF型浮球式液壓水位控制閥 100D 100X

概述
浮球式液壓水位控制閥產品適用于工業、民用建筑中各種水箱、水池、水塔的液面控制系統中。

浮球式液壓水位控制閥性能特點

1、小浮球?qū)чy操作、液壓控制主閥直接動作型。
2、主閥通道全流量設計、水頭損失小。
3、主閥體與控制導閥可組合或分離安裝。
4、控制導閥適用于任何口徑的主閥體。
5、KYF10D 16D控制液面變化范圍大，可減少水泵開啟次數，液面可在7-47cm范圍內自由調節，有要求液面可控制在100cm內。
6、KYF-10x／16x安裝及維修方便，控制導閥與主閥分離安裝,只需一條導管。

KYF型浮球式液壓水位控制閥主要參數

公稱壓力：1.0MPa-1.6MPa-2.5MPa；規格口徑：DN40到DN600；

介質溫度：0到80度；適用介質：水、中水；

連接形式：法蘭；殼體材質：鑄鐵或黃銅；

法蘭標準：B/T17241.6 GB/T9113；試驗標準：GB/T13927，Ap1598。

KYF型浮球式液壓水位控制閥尺寸

 KYF型浮球式液壓水位控制閥安裝使用維護說明

1.液壓水位控制閥公稱壓力分1.0Mpa、1.6Mpa兩等級。
2.主閥與導閥可組合安裝與分離安裝。100X以分離安裝為宜，當主閥與導閥分離安裝時，所配管用戶自選。
3.為防止主閥內堵，閥前應加裝過濾器。
4.為安裝與維修方便。在主閥或控制導閥頂部應留足夠大的入孔。
5.吊球式液壓水位控制閥，液面高度可調，調整時改變球上方卡箍位置即可達到目的。
6.吊球式液壓水位控制閥，聯桿端部固定螺絲緊固要牢靠，防止松動，以免動作失靈，并定期檢查。
7.重錘位置可調，球升卡箍位置，球應隨波面同時上升，不然，調整重錘位置加大力臂長度即可。
8.主閥不過水時，檢查小導閥是否堵塞，當達到設定液面繼續供水時，檢查導閥內是否有臟物卡在閥瓣與閥芯之間。

9.液壓水位閥前是否設止回閥？液壓水位閥下游要安裝手動閘閥或碟閥，起到硬關閉的作用；如果液壓水位閥為了壓力或其它考慮進水口安到水位以下的,要考慮安裝止回閥，防止水回流。

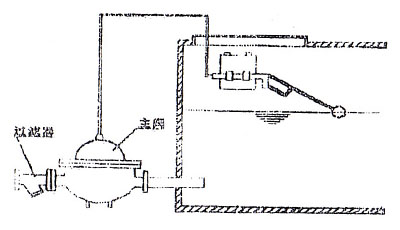

KYF型浮球式液壓水位控制閥安裝示意圖

A. KYF型主閥體與控制導閥結合式安裝
