籃式過濾器型號SRB大慶已發貨附工程要求和圖例

產品籃式過濾器和波紋金屬軟管各數量14套。今天上午已發貨預計到貨時間2014年8月12日。配貨，到站大慶市，單個包裝。承壓1.0MPa，按照要求制造生產的。普惠籃式過濾器廠家質量！格！
一.需要的產品詳細要求：
籃式過濾器 型號SRB I K4-1.0-80/C(RF)不銹鋼濾網10目，配套法蘭HG/T20592RF。
波紋金屬軟管 DN80 PN1.0MPa ,L=1m,配套法蘭HG/T20592RF,管體材質304,網套材料ICr18Ni8Ti 。

  數量14套。

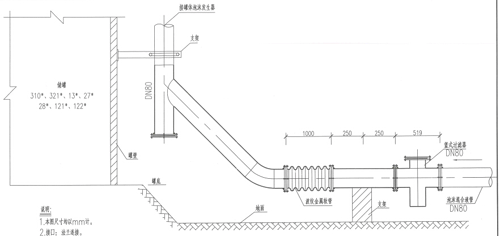

二. 大慶泡沫消防管線工程籃式過濾器要求說明

1.本圖尺寸均以mm計。
2.接口：法蘭連接籃式過濾器型號SRB。
3.粗實線表示本次設計，細實線表示原有設計。
4.籃式過濾器型號SRB,施工安裝和驗收嚴格執行《石油化工給水排水管道工程施工及驗收規范》SH3533-2003.
5.在新增籃式過濾器型號SRB或波紋金屬軟管處原有支架，將支架移至距離波紋管250mm處；若原管線沒有支架，新增一個支架，安裝位置如圖所示。支架尺寸參照《給水排水標準圖集》03S402第91頁。
6.根據業主提供數據，儲罐分別有2根泡沫消防管線，共計14根泡沫消防管線，管徑均為DN80.
