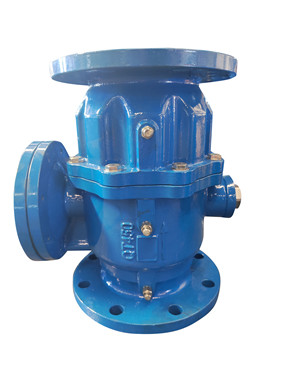

低阻力倒流防止器DSBP741X
一、 低阻力倒流防止器DP741X介紹
單膜片低阻力倒流防止器DP741X是限制介質倒流的一款閥門，止回閥的一種。是一種液壓控制組合裝置，用于城市供水裝置供水時，需要限制管道中輸送的水單向流動，不可以回流。其作用是防止任何工況下管道內的介質回流或虹吸回流，從而達到避免回流污染。
二、 低阻力倒流防止器特點
1.結構緊湊，節省安裝空間，體積小，回流低，噪音低，在經濟流速下工作水損失為1.3-2.5米。
2、排水閥的精度和排放壓力可調節，使其不受管道壓力波動的干擾，開閉，無異常排放。
3.單隔膜設計和隔膜等關鍵部件的經驗證的性使其質量優于普通低阻力倒流防止器。
4、兩級止回閥流道設計，流動阻力小，開啟關閉，可防止背壓突然升高對閥門和管道的損壞，限制壓力水回流或虹吸回流，并具有靜音功能，延長閥門的使用壽命。
5.產品可水平或垂直安裝，支持在線測試和在線維護。
三．低阻力倒流防止器產品設計標準
設計及制造要求按GB／T11151規定
閥門檢驗和試壓按GB/T13927規定
閥門結構長度按GB/T12221規定
法蘭尺寸按GB/T17241.6規定
閥門裝配前表面涂環氧樹脂粉末并符合GB/T17219規定
四、低阻力倒流防止器技術參數
公稱壓力 | 1.6MPa | |
試壓壓力 | 強度試驗 | 2.4MPa |
上密封試驗 | 1.76MPa | |
密封試驗 | ||
氣密封試驗 | 0.6MPa | |
上下開啟壓差 | 0.02MPa | |
泄放壓差 | ||
工作溫度范圍 | 0-80℃ | |
適用介質 | 水 | |
五、低阻力倒流防止器結構與主要零件
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
1 | 泄水接頭 | 304 | 11 | 彈簧座 | 304 | 21 | 六角螺母 | 304 |
2 | 泄水彈簧 | 304 | 12 | 彈簧 | 304 | 22 | 膜片下壓板 | 304 |
3 | 泄水閥座 | 304 | 13 | O型圈 | 橡膠 | 23 | 膜片 | 橡膠 |
4 | O型圈 | 橡膠 | 14 | 閥桿 | 304 | 24 | 膜片上壓板 | 304 |
5 | 導葉螺母 | 304 | 15 | 后止回閥閥座 | 304 | 25 | 六角螺母 | 304 |
6 | 隔套 | 304 | 16 | 后止回閥閥盤 | 304+橡膠 | 26 | 閥蓋 | QT450 |
7 | 泄水閥瓣 | 304 | 17 | O型圈 | 橡膠 | 27 | 內六角螺釘 | 304 |
8 | 主閥體 | QT450 | 18 | 副閥體 | QT450-10 | 28 | 六角螺絲 | 304 |
9 | 前止回閥閥座 | 304 | 19 | O型圈 | 橡膠 | 29 | 橡膠墊 | 橡膠 |
10 | 前止回閥閥盤 | 304+橡膠 | 20 | 雙頭螺栓 | 304 |
型號 | DN | L | H | D | K | n-Φd | |||
PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
PLDP741X | 50 | 290 | 160 | 160 | 125 | 125 | 4-18 | 4-18 | |
65 | 290 | 180 | 180 | 145 | 145 | 4-18 | 4-18 | ||
80 | 305 | 195 | 195 | 160 | 160 | 8-18 | 8-18 | ||
100 | 330 | 340 | 215 | 215 | 180 | 180 | 8-18 | 8-18 | |
150 | 385 | 390 | 280 | 280 | 240 | 240 | 8-23 | 8-23 | |
200 | 475 | 460 | 335 | 335 | 295 | 295 | 8-23 | 12-23 | |
250 | 405 | 405 | 350 | 355 | 12-23 | 12-25 | |||
300 | 460 | 460 | 400 | 410 | 12-25 | 12-25 | |||

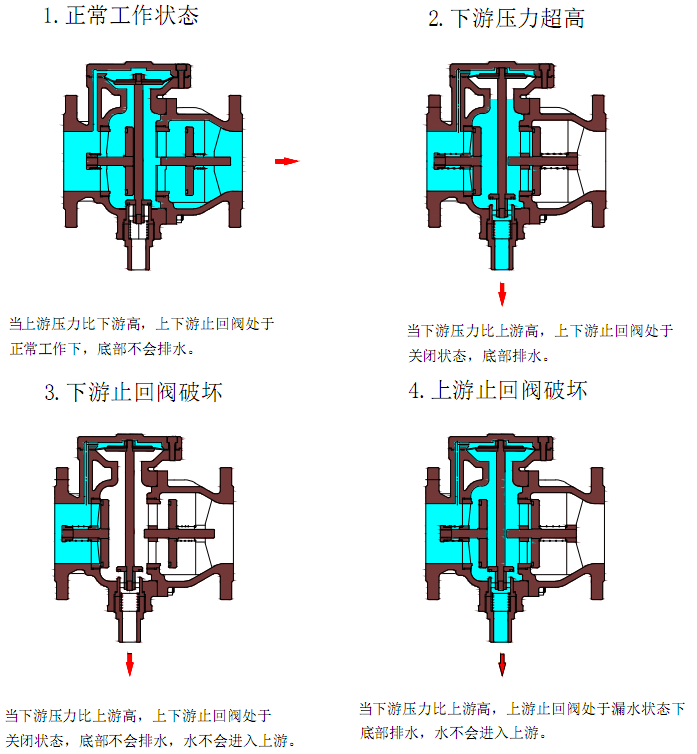

六、低阻力倒流防止器工作原理

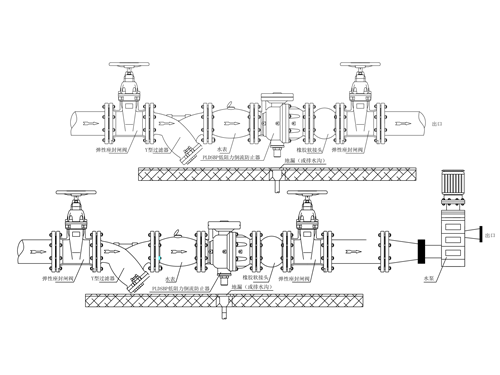

七、低阻力倒流防止器安裝方式及注意事項
1.所有管道在正式安裝前都應該沖洗。
2.本閥應盡量水平安裝，以便于調試和維護。
3.維護閘閥應安裝在本閥的兩端，過濾器應安裝在入口之前，柔性接頭應至少安裝在一端。
4、排水閥出口不得直接與排水管連接，應排至地面排水溝。排水閥下端與地面的距離不得小于300mm。
5.原則上不允許在礦井內安裝本。如有需要安裝，要遵守當?shù)叵嚓P(guān)法規；要求由經批準的技術人員將其安裝在隔離且合適的空間中；避免因排水導致的洪水。
6.當需要在不停水的情況下維護防回流閥時，建議在主管道上并聯(設置旁通管路)連接兩個本閥。
7.安裝完成后，剛開始使用時，關閉出口閘閥，慢慢打開入口閘閥，讓水慢慢充滿本閥，打開排氣閥以閥室中的空氣，在閥室充滿水后慢慢打開出口閘閥，讓水流滿整個管道。
