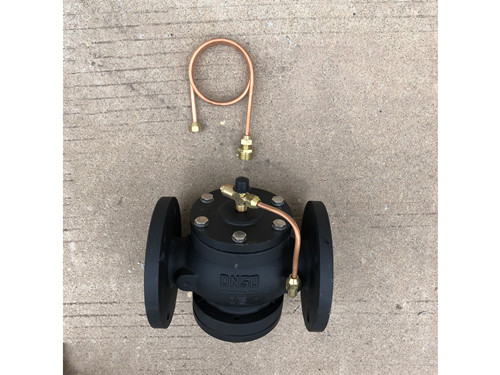

普惠牌ZYC型自力式壓差控制閥

ZYC型自力式壓差控制閥產品介紹：

 ZYC型（zyf17）系列自力式壓差控制閥又稱為自力式壓差調節閥，自力式壓差平衡閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中供熱、空調等水系統中，有利于被控系統各用戶和各末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。自力式壓差控制閥型號：ZYC47、zyf，自力式壓差控制閥原理：通過隔膜分隔成兩個獨立室控制器，借助彈簧實現自動壓差控制。{普惠牌}03178294124。應用于集中供熱,空調等水系統中。

自力式壓差控制閥的工作原理

自力式壓差控制閥安裝在回水管，用戶入口處，閥門配置的銅管為導壓管是需要與入口的供水管道連接上的。上面結構圖中靠上部的上閥腔P1是供水壓力，P2是閥內回水壓力，P3是閥外回水壓力。從結構圖中能看到上面是導管接頭，下面是上閥腔膜片，兩個閥瓣中間是P2，靠下部是調節彈簧。
設閥內系統壓差△Pi（△Pi=P1-P2）為閥門壓差設定值時，閥門下膜室壓力P1與P2加上彈簧被壓縮變形產生的推力相平衡，從而確定了流體流過閥門的流通截面積A和流量系數。當流量改變時，上述力的平衡使閥門的流通截面積和流量系數發生變化，但△P1保持不變。

自力式壓差控制閥的工作原理結構設計

自立式差壓控制閥是雙通道設計，可以調節流通流阻。自動壓力控制閥通過隔膜分隔成兩個獨立的室控制器，一邊的室和回水管道相連的。當使用安裝在回水管上。通道是自立式差壓控制閥閥門致動器，其行動的力量來自于供水壓力P1和P2回水壓力之間的壓差。控制器是一個壓差比較器，壓差值是根據被控加熱系統阻力選用，回水側內的彈簧是用來平衡之間的壓差供水和回水。當一些用戶控加熱系統調節室溫，阻力增加或減少，會導致循環流動變化，直到雙方的隔膜的壓力平衡，導致內部自動調節控制系統。

自力式壓差控制閥的規格口徑選型

自立式差壓控制閥盡量選擇與管道相同大小的規格口徑，如果需要的流量過低時可以考慮選擇稍微小一點的口徑。自立式差壓控制閥導管連接到1/2管螺紋，引導管長度是1。5米左右，連接管道。這種閥門分為固定和可調差壓和兩種類型。公稱壓力:1。6 MPA，介質溫度0 - 120℃。產品型號:ZYC系列或ZYF。

ZYC自力式壓差控制閥參數常用

1.壓力等級：1.0MPa，1.6MPa，2.5MPa；
2.規格口徑：15mm-50mm螺紋絲扣連接，主身材質黃銅； 40-400mm法蘭連接，主身材質鑄鐵。（這里寫的規格口徑直對應管道內徑。）
3.介質：水；溫度范圍：0-120度。
4.主身材質：5mm-50mm螺紋絲扣連接主身黃銅； 40-400mm法蘭連接的主身鑄鐵。

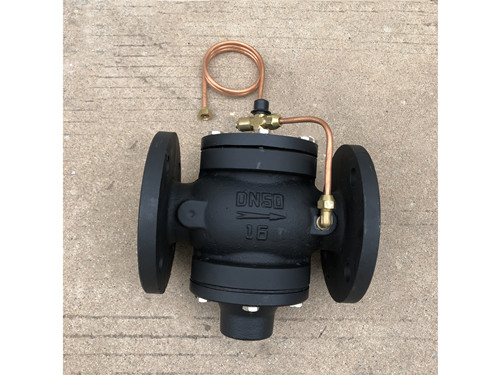

黃銅自立式差壓控制閥螺紋絲扣連接

ZYC型自力式壓差控制閥性能及特點是什么

自力式壓差控制閥ZY47安裝要點

　　1. 自力式壓差控制閥分為供水式、回水式和旁通式三種。一般安裝在回水管上，閥門上的導壓管與供水管連通；也可選用送水管安裝式，但不能互換。其中的旁通式自力式壓差控制閥在額定壓差范圍內為關閉狀態。

　　2. 自力式壓差控制閥可水平安裝，也可垂直安裝。

　　3. 導壓管連接頭的尺寸一般為1/2″管螺紋，安裝時應在供水管上設置變徑管接頭或焊接管接頭。

　　4. 可調型自力式壓差控制閥有一個調節壓差的旋鈕，調節旋鈕可使壓差設定值增大或減小。

　　5. 安裝位置應按照產品說明書要求設置直管段。

　　6. 在安裝自力式壓差控控制閥前還因在此閥前加裝 GL41HY型過濾器，以免堵塞。如果確認水質足夠清潔可不安裝過濾器。
