普惠牌暗桿彈性座封閘閥介紹

  　 暗桿彈性座封閘閥RVHX/Z45X，RVHX/Z45X是暗桿彈性座封閘閥字母代表型號。Z-代表閘閥，型號Z45X：4代表法蘭連接，5代表暗桿楔式單閘板，X代表橡膠密封。

 暗桿彈性座封閘閥RVHX/Z45X主要參數

  　 公稱壓力：1.0MPa-1.6MPa-2.5MPa；

  　 規格口徑：DN15到DN400；

  　 介質溫度：0到80度；

  　 適用介質：水、中水；

  　 連接形式：法蘭、螺紋。

  　 殼體材質：鑄鐵；

  　 法蘭標準：GB/T17241.6 GB/T9113；

  　 試驗標準：GB/T13927，Ap1598。

暗桿彈性座封閘閥RVHX/Z45X尺寸參考

　 暗桿彈性座封閘閥原理：暗桿彈性座封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，的模式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為80度以下，介質溫度不高時為50度。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；;也可以做成能產生微量變形的閘板，以其工藝性，彌補密封面角度在加工過程中產生的偏差這種閘板叫做彈性閘板。

暗桿彈性座封閘閥RVHX/Z45X淵源

  　 暗桿彈性座封閘閥又叫升降桿閘閥，通常在升降桿上有梯形螺紋，通過閥門的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道。但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。

暗桿彈性座封閘閥采購須知：

1.生產口徑：DN25-DN600，小口徑暗桿彈性座封閘閥為絲扣接接，大口徑彈性座封閘閥為法蘭聯接；
2.產品型號：RVHX/Z45X；
3.壓力等級范疇：1.0MPA，1.6MPa，2.5MPa。

采購暗桿彈性座封閘閥通用要求:

 1.1暗桿彈性座封閘閥規格及類別，應符合管道設計文件的要求。

 1.2彈性座封閘閥的型號應注明依據的國標編號要求.若是企業標準，應注明型號的相關說明。

 1.3暗桿彈性座封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；;暗桿彈性座封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

 1.4暗桿彈性座封閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。

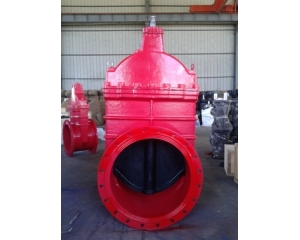

 普惠大口徑暗桿彈性座封閘閥，免費提供安裝方案，期待您的來電0317-8294124。
