止回閥DN80PN16GGG50閥門更換尺寸測量講解哪些關鍵
時間:2025-08-25 作者:普惠機電 點擊:次
止回閥DN80PN16GGG50閥門換尺寸測量講解哪些關鍵尺寸 生活里難免縫縫補補，管道上各種閥門用的時間長，難免要換。以止回閥DN80PN16GGG50為例子說明換閥門時需要測量哪些關鍵尺寸
止回閥DN80PN16GGG50閥門換尺寸測量講解哪些關鍵尺寸
生活里難免縫縫補補，管道上各種閥門用的時間長，難免要換。以止回閥DN80PN16GGG50為例子說明換閥門時需要測量哪些關鍵尺寸。我們?cè)趽Q止回閥時，一般的流程是：
拍照留存→測量關鍵尺寸→核對壓力與材質→帶著舊閥和照片去采購。具體動作如下：
對止回閥DN80PN16GGG50拍照。把拍的照片發給商家看，好商家指導，商家會告訴您怎么測量，測量角度是否正確；止回閥換的重要信息是哪些點。
一、止回閥閥門測量項、工具
| 測量項 | 描述 | 工具 | 備注 |
| 1. 公稱通徑 (DN) | 管道口徑，核心參數 | 卡尺/卷尺 | 看舊閥看標識 |
| 2. 連接方式 | 螺紋/法蘭/對夾/焊接 | 肉眼觀察 | 拍照留存 |
| 3. 螺紋類型 | 內螺紋/外螺紋，牙型 | 卡尺/牙規 | 拆下舊閥對比準確 |

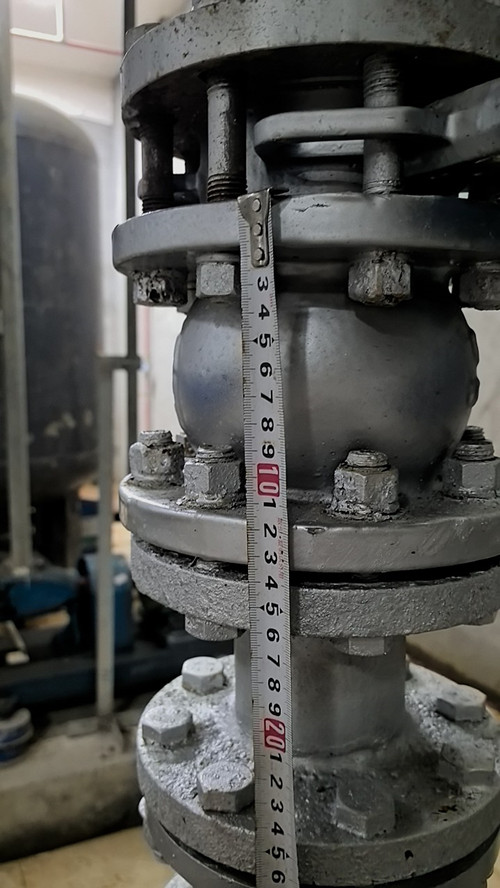

| 6. 安裝空間 | 兩接口間的大距離 | 卷尺 | 決定新閥門大長度。這個閥門上下連接是什么，能不能動。 |
二、核對止回閥壓力與材質

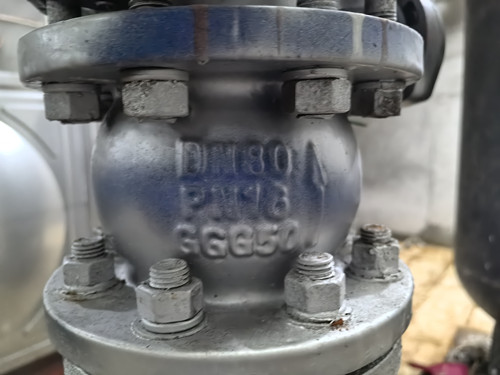

通過止回閥殼體上字樣信息可以確定壓力等級，也可以通過法蘭孔距+螺栓孔數、大小確定。
| 測量項 | 描述 | 工具 | 備注 |
| 壓力等級 | 管道或舊閥上的標識 | 肉眼觀察 | 如PN16, Class150 |
| A法蘭孔距 | 螺栓孔中心的距離 | 卡尺/卷尺 | 非常關鍵，拍照并畫圖 |
| B螺栓孔數/大小 | 4孔/8孔，孔徑多大 | 卡尺 | 非常關鍵 |
三、止回閥閥門介質和溫度
過什么液體？溫度多少？-決定閥材質（鑄鐵/不銹鋼/塑料等）
有了以上這些數據止回閥換就可以了，您是不是感覺很啰嗦呢？靜下心來，其實沒有什么動作一氣呵成，沒什么。
